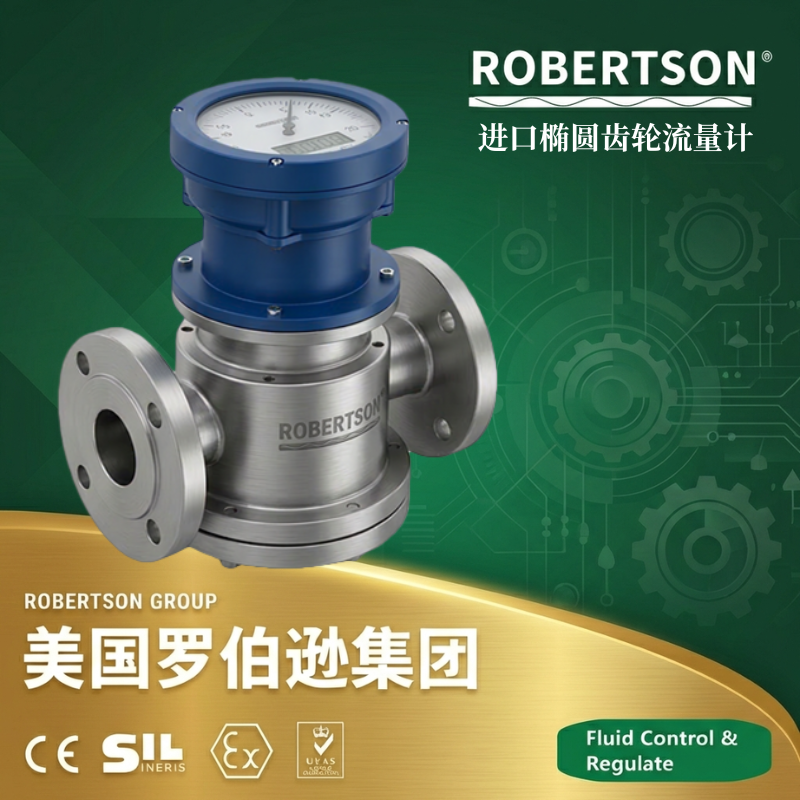

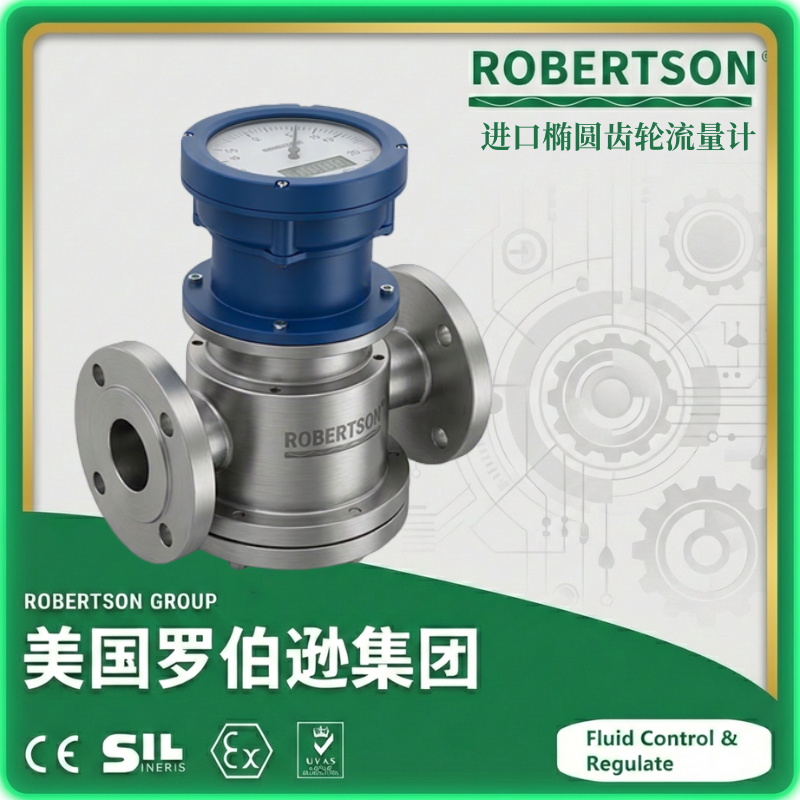

进口椭圆齿轮流量计-美国罗伯逊ROBERTSON

美国罗伯逊 ROBERTSON 进口椭圆齿轮流量计（又称排量流量计、齿轮流量计）是一种高精度的容积式流量仪表。它属于容积式流量计的一种，在流量仪表中精度较高，用于精密的连续或间断测量管道中液体的流量或瞬时流量。其核心工作原理是：流量计由计量箱和内部一对精密啮合的椭圆齿轮，与上下盖板构成一个密封的初月形空腔。当液体流过流量计，在进出口两端形成差压。在压力差的作用下，椭圆齿轮会被推动并开始旋转。在旋转过程中，齿轮的齿廓会不断啮合与分离，每次齿轮旋转所排出流体的体积是固定的。齿轮每旋转一圈，就会排出四个初月形空腔体积的流体。测出椭圆齿轮的转数，即可知道流经仪表的液体总量。 ROBERTSON 椭圆齿轮流量计特别适用于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。它可选用不同的材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，以满足化工、石油、医药、电力、冶金和食品等不同工业部门的测量需求。

产品特点

技术参数

可选配置

测量精度高：椭圆齿轮流量计属于容积式流量计，其精度在流量仪表中属于较高的一类。精度等级可达 0.1级、0.2级、0.5级。部分进口品牌产品精度可达读数的 ±0.2% 至 ±0.5%。
重复性好：具有良好的重复性，部分产品重复性误差可高达 ±0.02%。
粘度适应性强：对粘度变化不敏感，特别适合测量高粘度液体。可适用于粘度范围广泛的液体，最大可达 50,000 mPa·s。
量程范围大：具有较宽的量程比，可满足不同流量范围的测量需求。量程比最大可达 40:1。
安装简便：安装无需直管段，且可垂直或水平安装。流量计结构简单，使用和维护方便。
低压损：相比其他类型的流量计，压力损失较小。
适应性强：选用不同的制造材料，可满足多种液体介质的测量，从水、油品到化学品、食品等。

参数项目	规格值（ROBERTSON 椭圆齿轮流量计）
公称通径	DN6 ~ DN300（NPS ⅛″ ~ 12″）
测量范围	0.5 L/h ~ 2000 m³/h
精度等级	±0.1% ~ ±0.5%（读数值）
重复性	≤ ±0.03%
公称压力	1.6 ~ 40.0 MPa
介质温度	-40℃ ~ +250℃
适用介质	重油、润滑油、原油、汽油、柴油、树脂、油漆、化学液体、食品等
本体材质	铸铁、铸钢、不锈钢（304/316L）、铝合金等
齿轮材质	不锈钢、铸铁、PEEK、PPS等
连接方式	法兰、内螺纹（NPT/BSPT/ISO）
信号输出	脉冲、4-20mA、RS485、HART
防爆等级	Ex d IIB T4/T6、Ex ia
防护等级	IP65、IP66、IP67

材质升级选配：可根据测量介质的腐蚀性和温度，选择铸铁（经济型）、铸钢、304不锈钢、316不锈钢、铝合金等不同本体材质。
连接方式选配：提供螺纹连接（如NPT、BSPT）和法兰连接（如ANSI、DIN、JIS）等多种安装方式。
显示与输出选配：
- 显示仪表：可选配机械计数器（累积流量显示）或电子液晶显示表（累积/瞬时流量显示）。
- 信号输出：可选配脉冲输出、4-20mA模拟信号输出、HART、RS485 通讯等。
- 智能功能：可选配定量控制、批次控制等附加功能。
附件选配：可根据需要选配Y型过滤器（保护流量计，防止杂质损坏齿轮）、空气消除器、压差表、压差开关、压力表等附件。
防爆配置：可根据安装环境需求，选配隔爆型（Ex d）或本安型（Ex ia）防爆流量计。
