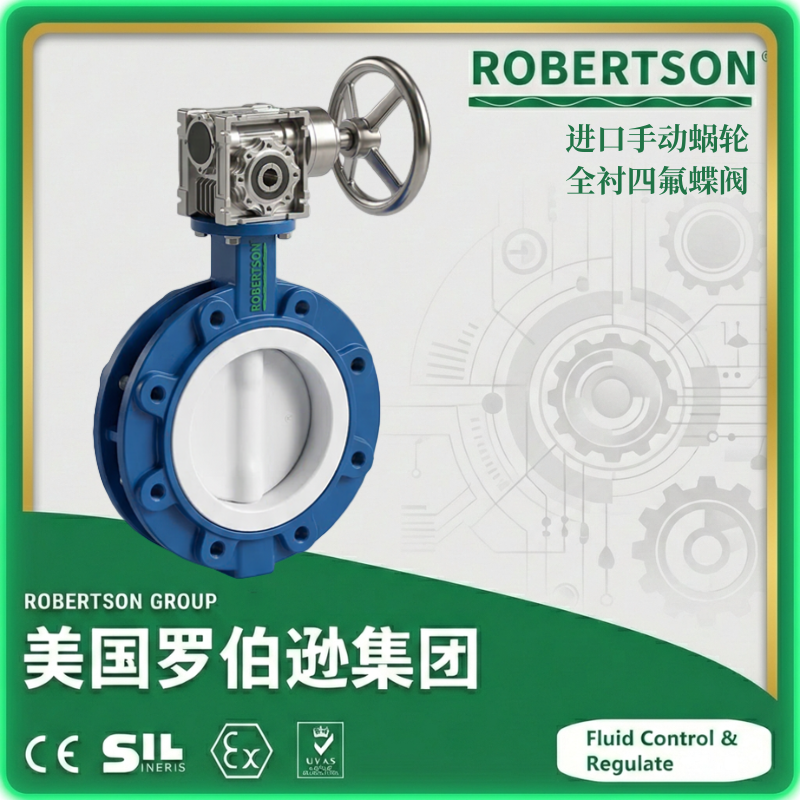

美国罗伯逊ROBERTSON进口手动蜗轮全衬四氟蝶阀是一款专为强腐蚀性介质设计的高性能衬氟蝶阀，主要由阀体、蝶板、阀杆、蜗轮蜗杆驱动装置及全衬氟密封组件等精密部件构成。该产品为中线软密封结构，通过蜗轮蜗杆驱动装置带动蝶板在阀体内作90°旋转，实现管道系统中介质的开启、关闭及流量调节。蜗轮装置具有自锁功能，可在任意开度位置自锁保持。 ROBERTSON手动蜗轮全衬四氟蝶阀的阀体、蝶板及阀体内腔全部衬覆聚四氟乙烯（PTFE/F4/F46）氟塑料，所有与介质接触的金属部件均被氟塑料完全隔离。氟塑料具有优异的耐腐蚀性能，可耐受除熔融碱金属和元素氟外的几乎任何强腐蚀性介质。该产品广泛应用于化工、石油、制药、食品、环保水处理、造纸等行业的腐蚀性介质管路系统中，适用于硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
全衬氟防腐设计，耐腐蚀性能卓越：ROBERTSON全衬四氟蝶阀的阀体、蝶板及阀体内腔全部衬覆聚四氟乙烯（PTFE）氟塑料。所有与介质接触的金属部件均被氟塑料完全隔离，可耐受硫酸、氢氟酸、磷酸、氯气、强碱、王水等强腐蚀性介质。阀门工作时，只有阀体内衬与衬塑蝶板与介质接触。
蜗轮蜗杆传动，操作轻便省力：ROBERTSON手动蜗轮全衬四氟蝶阀采用蜗轮蜗杆传动装置驱动。蜗轮装置具有自锁功能，可在任意开度位置自锁保持，确保阀门在振动工况下不会自动改变开度。启闭力矩小，操作轻便省力。与同参数闸阀比较，平均减轻重量达30%~50%。启闭速度较快，蝶板旋转90°即可实现阀门启闭。
双向密封，零泄漏标准：ROBERTSON全衬四氟蝶阀采用四极密封结构，并在密封面处配以耐温抗老化的硅橡胶弹性衬垫，完全达到介质的零泄漏。蝶板与阀座在360°圆周内同心（中线），具有双向密封功能，安装时不受介质流向限制。压力、流量可自由调节。
流阻小，流通能力大：ROBERTSON全衬四氟蝶阀流道平滑，流阻小，流通能力大。蝶板采用框架结构，强度高、过流面积大。特别适合于介质是粘稠、含颗粒、纤维性质的场合。
结构紧凑，安装便捷：ROBERTSON全衬四氟蝶阀体积小、重量轻、结构简单，与同参数闸阀比较，平均减轻重量达30%~50%。法兰连接可直接安装于管道法兰之间，安装空间小。可安装于任意位置，维修方便。
宽温域适应，适用温度范围广：ROBERTSON全衬四氟蝶阀适用温度范围根据衬里材料不同，可覆盖-40℃至+300℃。标准型适用温度≤150℃。
防吹出阀杆设计，安全可靠：ROBERTSON全衬四氟蝶阀阀杆采用防吹出结构设计，防止阀杆因异常升压而冲出。阀杆密封采用多重O型圈与金属垫组合结构，密封可靠。
注：以上参数为ROBERTSON手动蜗轮全衬四氟蝶阀标准产品覆盖范围，具体技术参数（公称通径、压力等级、适用温度、材质等）请根据实际工况的介质特性、温度条件、压力等级及系统要求与ROBERTSON技术支持确认，可进行定制化配置。
阀体材质升级选配：ROBERTSON全衬四氟蝶阀阀体材质标准为WCB碳钢（经济型配置，适用于常规腐蚀性介质工况）。可按介质腐蚀性程度及洁净度要求升级选配：不锈钢304（通用型耐腐蚀配置，适用于食品、医药等对洁净度要求高的场合）；不锈钢316/316L（耐腐蚀性能更优，适用于海水、含盐介质及腐蚀性较强工况）。
衬里材质与温度等级选配：ROBERTSON全衬四氟蝶阀衬里材料可根据介质温度及腐蚀等级灵活选配。PTFE（F4）聚四氟乙烯：标准配置，适用温度-40℃～180℃，耐腐蚀性能优异；FEP（F46）聚全氟乙丙烯：适用温度-40℃～150℃，耐腐蚀性能与PTFE相近，机械强度更优；PFA可熔性聚四氟乙烯：适用温度-40℃～260℃，耐高温性能更优；PCTFE（F3）聚三氟氯乙烯：适用温度-40℃～120℃。
连接方式与法兰标准选配：ROBERTSON全衬四氟蝶阀提供多种连接方案。法兰连接为标准配置，法兰标准可按用户要求定制：GB/T 9113（国标法兰）；HG/T20592（化工行业标准法兰）；ANSI B16.5（美标法兰）；JIS B2212（日标法兰）。密封面形式可选RF突面（标准配置）或FF全平面（适用于低压管道系统）。对夹式连接可选配。可提供对接反向法兰、紧固件及金属缠绕垫片全套连接件。
密封结构强化配置：ROBERTSON全衬四氟蝶阀采用四极加载弹性密封结构，保证了阀门内、外的零泄漏。密封结构包括：轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；轴的径向采用O型圈与金属垫的组合；阀座镶在有弹性条的阀体槽内。密封面处配以耐温抗老化的硅橡胶弹性衬垫。
锁定与防误操作配置：ROBERTSON手动蜗轮全衬四氟蝶阀蜗轮装置本身具有自锁功能，可在任意开度位置自锁保持。可配置锁定装置，在开启和关闭位置进行机械锁定，防止非授权或误操作。
特殊工况专用配置：ROBERTSON可根据特定工况需求提供以下配置——高温腐蚀介质专用配置（适用温度+150℃～+300℃）：选用PFA衬里材质及耐高温密封结构；食品/医药卫生级配置：阀体及蝶板选用不锈钢316L材质，衬里选用PTFE（F4），符合FDA及GMP卫生级规范要求；真空工况专用配置：适用于真空管路系统，阀杆密封采用特殊设计的O型圈与金属垫组合结构；调节型配置：可配装蜗轮蜗杆传动装置，实现精确的流量调节控制；防静电配置：可选配防静电结构，适用于输送易燃易爆介质的场合。如需更多定制选项，请联系ROBERTSON技术支持。
