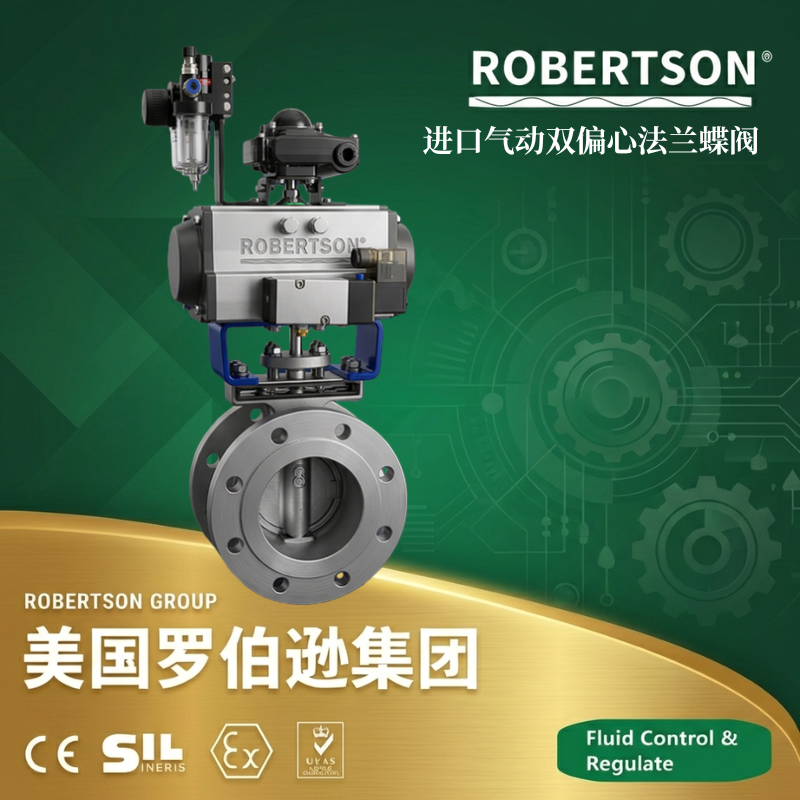

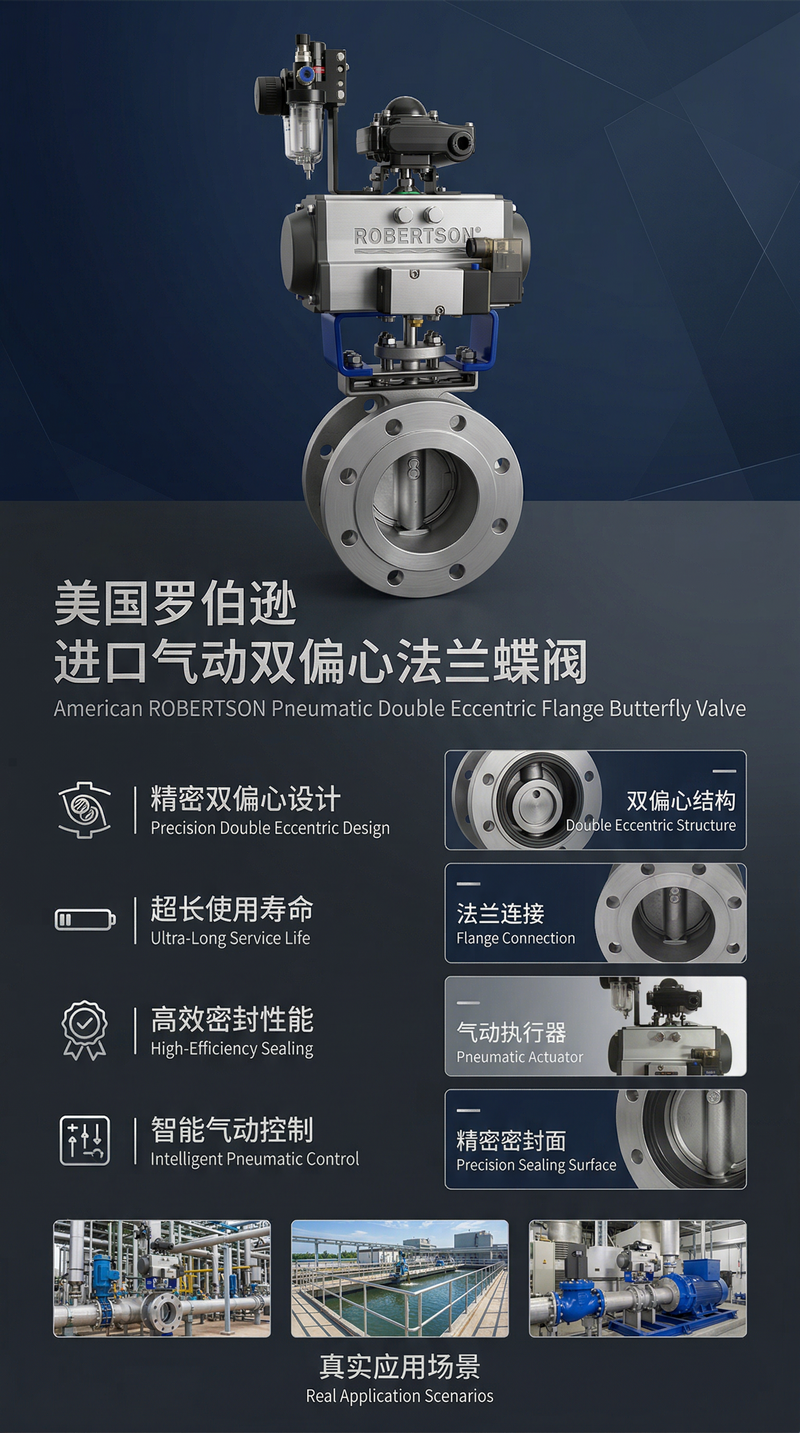

美国罗伯逊ROBERTSON进口气动双偏心法兰蝶阀是由气动执行机构与双偏心法兰蝶阀组合而成的高性能控制阀门，主要由阀体、蝶板、阀杆、密封组件、气动执行器及控制附件等精密部件构成。该产品采用双偏心（Variable Eccentricity）结构设计：阀杆轴线既偏离蝶板中心，也偏离阀体中心。双偏心的效果使阀门在开启后蝶板能迅即脱离阀座，大幅度消除了蝶板与阀座之间不必要的过度挤压与刮擦现象，减轻了开启阻矩，降低了磨损，显著提高了阀座使用寿命。 ROBERTSON气动双偏心蝶阀以压缩空气为动力源，通过气动执行器驱动蝶板在90°范围内旋转，实现阀门的快速开启、关闭或流量调节。该产品兼备调节和切断两种功能，广泛应用于冶金、化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道系统，适用于对水、污水、油类液体、空气、煤气、天然气、水蒸气等介质进行切断或压力、流量控制。
双偏心无摩擦密封设计，使用寿命长：ROBERTSON气动双偏心蝶阀采用双偏心结构，阀杆轴心既偏离蝶板中心，也偏离本体中心。阀门开启后蝶板能迅即脱离阀座，大幅度消除蝶板与阀座之间不必要的过度挤压与刮擦现象。密封面磨损极低，阀座寿命显著延长。在关闭时，蝶板产生一个偏心力紧压密封圈，达到最佳密封效果。
低扭矩操作，允许压差大：由于偏心结构设计，ROBERTSON气动双偏心蝶阀大大减小了操作扭矩，提高了允许压差。即使在高温、高压工况下，依然能够稳定工作。结构紧凑、体积小、重量轻。
优良的调节性能与高可调比：ROBERTSON气动双偏心蝶阀具有较大的调节范围和精度，能够满足工艺过程对流量的精确控制要求。流路简单，流通能力大，自清能力强，可调比高达100:1。
耐火与金属密封双重保障：ROBERTSON气动双偏心蝶阀可采用多层次金属片密封结构或全金属密封结构，实现真正意义上的本质耐火功能。密封材料采用不锈钢和耐油橡胶，使用寿命长。适用于高温、高压及含微小颗粒介质的工况。
宽温域与宽口径覆盖：ROBERTSON气动双偏心蝶阀适用温度范围根据密封材质差异而不同，橡胶密封适用-40℃～90℃，氟橡胶密封适用-20℃～200℃。公称通径覆盖DN50～DN2000（NPS 2″～80″），可满足从小口径到大口径管道的多样化需求。
气动执行器驱动，动作稳定可靠：ROBERTSON气动双偏心蝶阀配用GT、AT、AW等系列单双作用气动执行器。气动执行器为齿轮齿条式双活塞设计，输出力矩大、体积小。可配置开关两位控制或4-20mA模拟量调节控制两种方式。
本质安全，适合防爆区域：ROBERTSON气动双偏心蝶阀以压缩空气为动力源，无电火花产生，本质上具有防爆能力。对于有特殊防爆要求的场合，可配置防爆电磁阀和防爆限位开关。

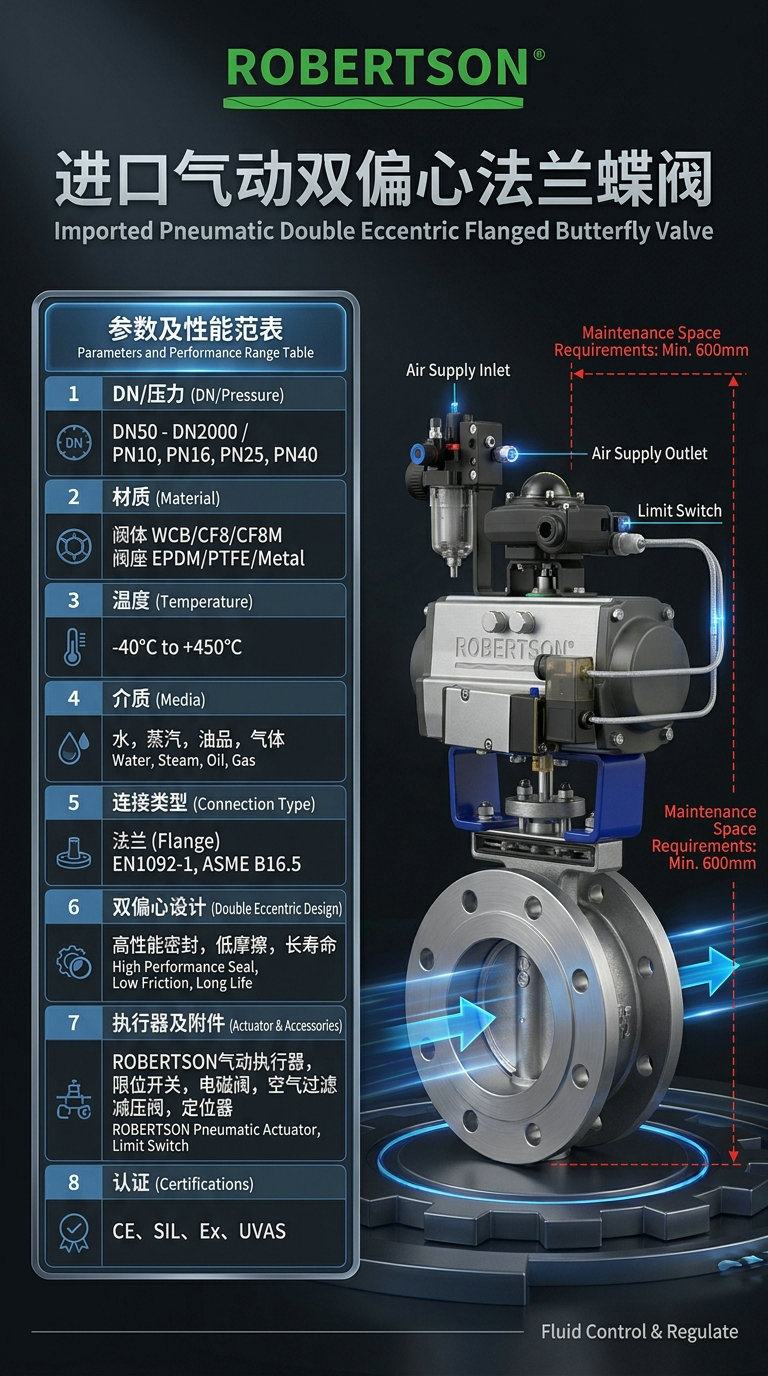

| 参数项目 | 规格值（ROBERTSON进口气动双偏心法兰蝶阀） |
|---|---|
| 阀体部分 | |
| 公称通径 | DN50～DN2000（NPS 2″～80″）；扩展型可达DN2200～DN4000 |
| 公称压力 | PN0.6、1.0、1.6、2.5MPa；扩展型可达PN6～PN100（Class 150～600LB） |
| 强度试验压力 | PN0.6: 0.9MPa；PN1.0: 1.5MPa；PN1.6: 2.4MPa |
| 密封试验压力 | PN0.6: 0.66MPa；PN1.0: 1.1MPa；PN1.6: 1.76MPa |
| 适用温度（橡胶密封） | -40℃～90℃ |
| 适用温度（氟橡胶密封） | -20℃～200℃ |
| 适用温度（金属硬密封） | 最高可达450℃～550℃ |
| 适用介质 | 水、污水、油类液体、空气、煤气、天然气、水蒸气、酸碱性介质、含微小颗粒介质等 |
| 阀体材质 | 碳钢（WCB）、不锈钢304/316/316L、双相不锈钢、合金钢 |
| 蝶板材质 | 碳钢、不锈钢304/316/316L、合金钢 |
| 阀杆材质 | 2Cr13不锈钢、不锈钢304/316 |
| 密封面材质 | 不锈钢多层金属密封、橡胶软密封（NBR/EPDM/FKM）、氟橡胶 |
| 填料材质 | V型聚四氟乙烯填料、柔性石墨填料 |
| 连接方式 | 法兰连接（标准） |
| 法兰标准 | GB/T 9113、ANSI B16.5（24″以下）/ANSI B16.47（24″以上）、DIN、JIS |
| 结构长度标准 | GB/T 12221、API 609、ISO 5752 |
| 设计制造标准 | GB/T 12238、API 609、ASME B16.34 |
| 试验检验标准 | GB/T 13927、JB/T 9092、API 598 |
| 可调比 | 最高可达100:1 |
| 执行机构部分 | |
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa（4-7bar） |
| 气源接口 | G1/8″、G1/4″ |
| 环境温度 | -30℃～+70℃ |
| 单作用执行机构 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
| 双作用执行机构 | 气关式(B)—失气时阀位保持(FL)；气开式(K)—失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压阀、限位开关、阀位传送器、手轮机构等 |
执行机构选配：ROBERTSON气动双偏心蝶阀可配GT、AT、AW等系列气动执行机构。提供双作用（通气开、通气关，气源故障保持阀位）和单作用（弹簧复位，气开式FC/气关式FO，气源故障自动复位）两种执行器。执行器阀门接口符合EN ISO 5211标准。
阀体与过流部件材质升级选配：ROBERTSON气动双偏心蝶阀阀体材质标准为WCB碳钢（经济型配置）及不锈钢304（通用型耐腐蚀配置）。可按介质腐蚀性程度及温度等级升级选配：不锈钢316/316L（耐腐蚀性能更优）；双相不锈钢（兼具高强度与优异耐腐蚀性）；合金钢（适用于高温高压工况）。蝶板可选用不锈钢或合金钢材质。大口径蝶阀采用流通式双平板桁架结构设计，重量轻、刚度好、流阻小。
密封材质与型式选配：ROBERTSON气动双偏心蝶阀密封材料可根据介质温度及化学特性灵活选配。橡胶软密封：丁腈橡胶（NBR）适用-40℃～90℃、三元乙丙橡胶（EPDM）适用-20℃～120℃、氟橡胶（FKM）适用-20℃～200℃。金属硬密封：适用温度最高可达450℃～550℃，采用多层次金属片密封结构或全金属密封结构。密封面可堆焊硬质合金，提高抗冲刷和耐磨损性能。
控制附件配置：ROBERTSON气动双偏心蝶阀可配置多种附件以满足不同自动化控制需求。
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器
调节型附件：电气阀门定位器（支持4-20mA输入及HART通讯协议）、气动定位器、电气转换器
气源处理附件：空气过滤减压阀、气源处理三联件
其他附件：手轮机构（断电或断气时手动操作）、保位阀/气锁阀（气源故障时保持阀位）、阀位变送器（4-20mA模拟信号输出）
防爆与防爆区配置：ROBERTSON气动双偏心蝶阀可根据危险场所安全等级要求提供防爆型配置，适用于Zone 1、Zone 2爆炸性气体环境。隔爆型（Ex d IIB T4或Ex d IIC T4级） ：电磁阀、限位开关等电气附件采用隔爆结构，符合GB 3836.2标准。阀门本体为气动控制，本身不产生电火花，安全性高。
连接方式与法兰标准选配：ROBERTSON气动双偏心蝶阀提供法兰连接（标准配置）。法兰标准可按用户要求定制：GB/T 9113（国标法兰）；ANSI B16.5（美标法兰，24″以下）/ ANSI B16.47（美标法兰，24″以上）；DIN（德标法兰）；JIS（日标法兰）。
温度等级与特殊工况配置：ROBERTSON可根据特定工况需求提供以下配置——高温工况专用配置（适用温度+200℃～+550℃）：选用金属硬密封结构，蝶板与阀体选用耐高温合金钢材质，填料升级为柔性石墨。低温工况专用配置（适用温度-40℃～-20℃）：选用耐低温橡胶密封。耐腐蚀工况专用配置（酸碱性介质、海水）：选用不锈钢316L或双相不锈钢材质，密封选用FKM或PTFE材质。食品/医药卫生级配置：过流部件选用不锈钢材质，密封件选用FDA认证材质。氧气/洁净气体专用配置：所有过流部件进行严格脱脂清洗处理。大口径专用配置（DN600以上）：蝶板采用桁架式结构，重量轻、刚度好、流阻小。
